【宇恒技術】加熱管折彎的地方被擊穿或熔斷，解剖分析

從事加熱管行業多年，對加熱管技術與工藝也有了解。在加熱管銷售的過程當中，客戶常有咨詢在選購的加熱管回去使用之后不久，或一個月或一年或兩年在折彎的地方被擊穿，到底是哪些原因造成的，是材質問題還是技術工藝問題，我家生產的會不會也出現同樣的問題？面對客戶的質疑和疑問，技術員顧總就客戶從別的商家購買的加熱管解剖分析然后對比我公司生產的加熱管的優勢。
    根據客戶溝通描述，該加熱管已經使用2年之后就出現不能正常加熱現象。顧技術對加熱管兩個加熱絲接線端子電阻值檢測為16Ω（正常應該是33Ω，加熱管是1500w），測量絕緣電阻有0.79Ω（正常應該是100MΩ），加熱管表面外觀沒有發黑的地方，也沒有裂開的痕跡。進一步進行了解剖，用手鋼鋸將加熱管鋸成了兩半，發現在折彎的地方斷開沒有電阻。（加熱管解剖圖如下）

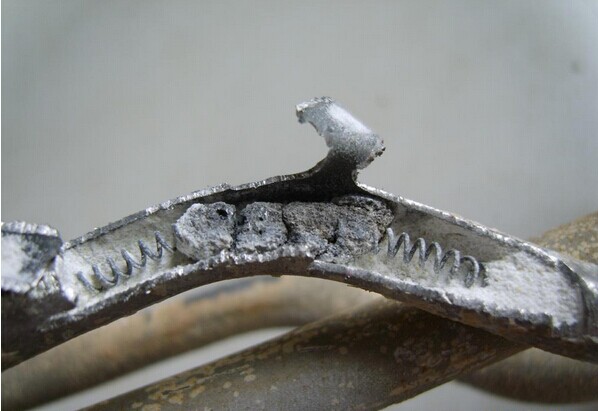

解剖加熱管圖片
    根據解剖判斷，這支加熱管損壞可能的原因有：
1、出現發熱絲裂的主要因素在于折彎處氧化鎂粉的密度偏小（主要是集中小折彎的外側），導制熱量的傳遞不良，發熱絲表面負荷過大，長時間工作出現斷絲。
2、發熱絲本身的硬度過高，在繞絲過程中出現表面有裂紋，縮管以后不一定會出現斷絲，再經彎管使得裂紋加大，局部電阻變大，導制這段發熱量增大（根據串聯電路大電阻分大電壓的原則）。
3、不銹鋼管內壁有焊渣或是焊縫過高或是有脫層等尖端突起，導制這點的電流爬點距離偏小，長時間工作，導制這點有電弧產生。
4、還有一種可能就是，彎管后發熱絲已經斷裂，但由于氧化鎂粉在縮管以后將發熱絲已經定型，出現了在電阻測試的時候有蒙電阻的現象，工作一段時間以后氧化鎂粉出現變質，發熱絲就脫開，無法工作。
5、這只管可能干燒過，由于水煲管的表面負荷很大，氧化鎂粉在高溫下很容易變性，從上圖看氧化鎂粉好像是中高溫粉，這就更容易出現因鎂粉變性導制性能變差。
    另外在和別的技術員交流過程當中有的還認為可能是正負極之間的絕緣不當，發生短路，加熱管里面的加熱絲是一個回路，子不應該是電極，這支加熱管的損壞有可能是加熱絲兩個螺旋圈發生接觸，形成接虛，進而產生熱量，最終應該不是擊穿而是熔斷。
    同事的交流也不無道理，主要還是客戶沒有完全的告之使用環境和使用情況，其實這類的加熱管問題也很容易解決，原理就是加熱管折彎后，電熱絲之間的間距發生變化，一般是內側變小，散熱的表面積也發生變化，這樣就形成惡性循環，電熱絲局部溫度變高、局部電阻變大、溫度更高，最終燒斷。因此進行壓鑄處理。縮管后一定要先測電阻再測耐壓，這樣就保證了加熱管折彎后的穩定。
   如果您正在尋找優質加熱管產品來提高您的工作效率，優化您的最終產品或設計出一個全新的產品，我們可以幫您。歡迎來電咨詢：0515-88690713，13338926938（顧經理）。

鹽城宇恒電熱科技有限公司專業生產定制，進口電熱絲/電阻絲/電爐絲，進口加熱器，進口電加熱管，進口電熱制品，中高端客戶電熱產品設計服務商！
