Kanthal 意識到熱處理行業需要更精確控制的絞線，于是與電纜客戶密切合作，開發出了一系列采用知名的 Nikrothal® 合金、Kanthal® 合金和鎳合金制成的電阻絞線。
這些合金在高溫和其他惡劣條件下具有出色性能，在這些條件下，可靠性和質量是首要考慮因素。
| 合金 | 標稱成分 (%) | ||||
| 鎳 | 鉻 | 鐵 | Al | Mn | |
| Nikrothal® 80 | 80 | 20 | |||
| Nikrothal® 60 | 60 | 16 | 剩余量 | ||
| Kanthal® D | 22 | 剩余量 | 4.8 | ||
| Kanthal® AF | 22 | 剩余量 | 5.3 | ||
| 鎳 | 99.2 | ||||
| 鎳錳 | 98 | 2 | |||
| 合金 | 20°C (68°F) 時的電阻率 | 最高溫度* | ||
| Ω mm2/m | Ω/cmf | °C | °F | |
| Nikrothal® 80 | 1.09 | 655 | 1200 | 2190 |
| Nikrothal® 60 | 1.11 | 668 | 1150 | 2100 |
| Kanthal® D | 1.35 | 812 | 1300 | 2370 |
| Kanthal® AF | 1.39 | 836 | 1300 | 2370 |
| 鎳 | 0.09 | 54 | ||
| 鎳錳 | 0.11 | 66 | ||
* 給定值適用于約 1.0 mm (0.039 in) 的尺寸
標稱直徑由單端線材直徑確定，而單端線材直徑必須滿足電阻要求。 電阻通常優先于直徑。 計算公式為：
股線標稱直徑 = 單端直徑 × F
對于 7 股線，F(xiàn) = 3
對于 19 股真同心，F(xiàn) = 5
對于 37 股真同心，F(xiàn) = 7
最多 37 根線材（端頭），直徑為
0.20–0.85 mm (0.008–0.033 in)。
可根據要求提供其他絞線尺寸和配置。

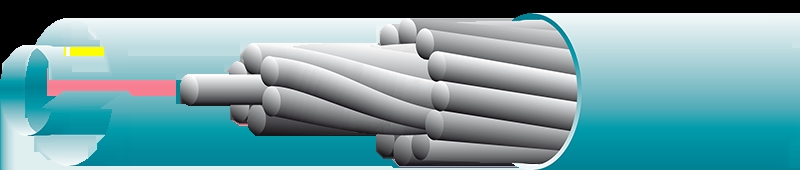

Successive layers have different lay directions and lay length.

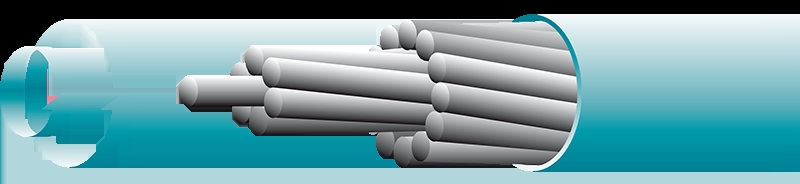

Successive layers have the same lay directions and lay length.

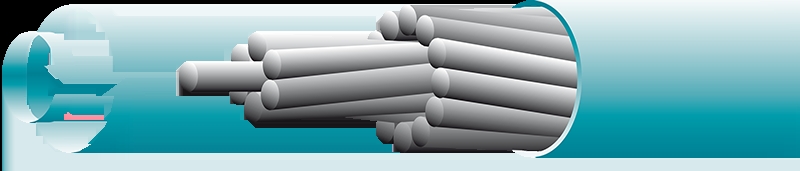

Successive layers have the same lay directions and increasing lay length.
| 合金 | 總標稱直徑 | 股數 × 尺寸 | 主線材尺寸 | 電阻 | 長度 | 重量 | ||||||
| mm | in | mm | in | mm | in | Ω/m | Ω/ft | m/kg | ft/lb | g/m | lb/ft | |
| Nikrothal® 80 | 2.76 | 0.109 | 37 × 0.385 | 37 × 0.0152 | 0.450 | 0.0177 | 0.2794 | 0.0852 | 28 | 41.67 | 36 | 0.0242 |
| Nikrothal® 80 | 2.67 | 0.105 | 19 × 0.523 | 19 × 0.0206 | 0.574 | 0.0226 | 0.2850 | 0.0869 | 29 | 43.16 | 34 | 0.0228 |
| Nikrothal® 80 | 2.67 | 0.105 | 19 × 0.544 | 19 × 0.0214 | 0.574 | 0.0226 | 0.2648 | 0.0807 | 27 | 40.18 | 37 | 0.0249 |
| Nikrothal® 80 | 2.87 | 0.113 | 19 × 0.574 | 19 × 0.0226 | 0.574 | 0.0226 | 0.2394 | 0.0730 | 25 | 37.20 | 41 | 0.0276 |
| Nikrothal® 60 | 2.76 | 0.109 | 19 × 0.523 | 19 × 0.0206 | 0.574 | 0.0226 | 0.2902 | 0.0885 | 30 | 44.64 | 34 | 0.0228 |
| 鎳 | 2.87 | 0.113 | 19 × 0.574 | 19 × 0.0226 | 0.574 | 0.0226 | 0.0198 | 0.0060 | 21 | 31.25 | 47 | 0.0320 |
| 鎳錳2 | 2.87 | 0.113 | 19 × 0.574 | 19 × 0.0226 | 0.710 | 0.0280 | 0.0234 | 0.0071 | 22 | 32.74 | 45 | 0.0305 |
| 鎳錳2 | 2.87 | 0.113 | 18 × 0.610 | 18 × 0.0240 | – | 0.0280 | 0.0210 | 0.0064 | 19 | 28.28 | 53 | 0.0354 |
| 柔性尺寸 | ||||||
| 超小 | 小 | 中等 | 大 | 超大 | ||
| 柔性直徑 | mm | 2.3 | 3.75 | 4.2 | 6.7 | 9.3 |
| in | 0.091 | 0.148 | 0.165 | 0.264 | 0.366 | |
| CSA | mm2 | 3.18 | 8.40 | 10.78 | 21.65 | 38.48 |
| in2 | 0.005 | 0.013 | 0.017 | 0.034 | 0.060 | |
| 股線 | mm | 7 × 0.76 | 19 × 0.75 | 19 × 0.85 | 49 × 0.75 | 49 × 1.00 |
| in | 0.27 × 0.0299 | 0.75 × 0.0295 | 0.75 × 0.0335 | 1.93 × 0.0295 | 1.93 × 0.0394 | |
| 重量 | g/m | 26.24 | 70 | 86 | 184 | 325 |
| lb/ft | 0.018 | 0.047 | 0.058 | 0.124 | 0.218 | |
| 電流，低溫 <400°c (><750°f)> | 7 | 15 | 22 | 44 | 77 | |
| 電流，高溫 >400°C (>750°F) | 5 | 15 | 20 | 30 | 45 | |
| 冷電阻率 Rc | Ω/m | 0.347 | 0.106 | 0.102 | 0.050 | 0.028 |
CSA = 橫截面積
可根據要求提供其他絞線尺寸和配置。
